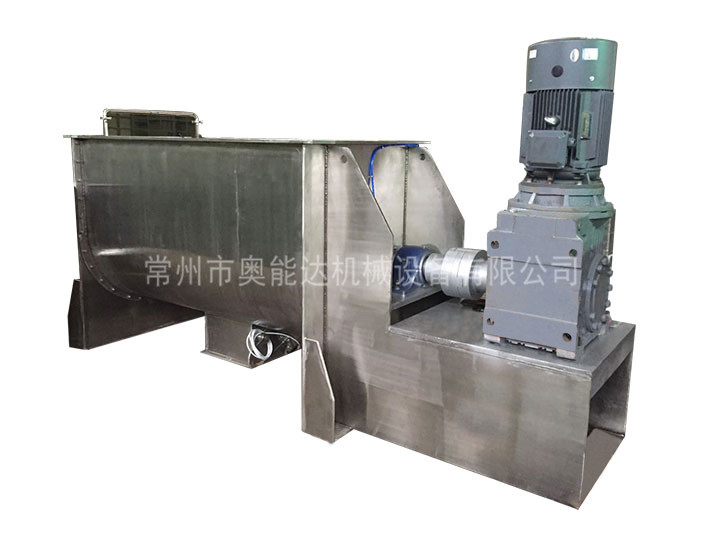

臥式螺帶混合機
應用范圍
臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固(即粉體與粉體)固-漿(即粉體與膠漿液)的混合,還適應粘稠的物料混合。
結構特點
1、該機為臥式筒體,內外二層螺旋帶具有獨特的結構,運轉平穩、質量可靠,噪音低,使用壽命長,安裝維修方便,并有多種攪拌器結構,用途廣泛的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快,混合均勻度高,螺旋帶上可以安裝刮板,對有粘性物料有好的混合效果。
3、針對不同物料的混合要求(特殊物料每次混合需清洗),可采用不同螺帶結構,可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上,形成一個低動力有效的混合環境。平穩的混合過程降低了對易碎物料的破壞,加裝飛刀結構起破碎作用,可加裝噴液系統。將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門,以便供用戶清洗。設備整體高度低,便于安裝。
工作原理
臥式螺條混合機由安裝于攪拌軸上的內外徑螺條帶動桶體內物料,使攪拌器在桶體內大范圍翻動物料。攪拌器結構上,螺條設計成內外、左右互為反螺條,攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉,軸向由內至兩側推動,外螺條帶動靠近桶壁物料做軸心旋轉,軸向由兩側至內推動,于是造成物料在桶體內對流循環、剪切滲混,完成物料在較短時間內快速均勻混合。
技術參數
設備型號 |
有效容積(L) |
總功率 |
轉 速(r/min) |
外形尺寸 |
設備重(KG) |
WLDH-100 |
50 |
2.2 |
58 |
1190×740×770 |
380 |
WLDH-150 |
80 |
3 |
53 |
2030×630×980 |
450 |
WLDH-300 |
150 |
4 |
53 |
2320×730×1130 |
560 |
WLDH-500 |
300 |
7.5 |
49 |
2800×920×1320 |
680 |
WLDH-1000 |
600 |
11 |
42 |
3180×1020×1550 |
1200 |
WLDH-1500 |
800 |
15 |
42 |
3310×1120×1640 |
1600 |
WLDH-2000 |
1000 |
18.5 |
42 |
3750×1290×1820 |
2200 |
WLDH-3000 |
1500 |
18.5 |
37 |
4220×1400×1990 |
3300 |
WLDH-4000 |
2000 |
22 |
37 |
4220×1500×2100 |
3800 |
WLDH-5000 |
3000 |
30 |
31 |
4700×1610×2260 |
4300 |
WLDH-6000 |
3500 |
37 |
31 |
4420×2150×2470 |
5500 |
WLDH-8000 |
4200 |
45 |
27 |
5520×2360×2720 |
6800 |
WLDH-10000 |
5000 |
55 |
27 |
5720×2520×2840 |
7900 |
WLDH-12000 |
6000 |
55 |
23 |
5840×2850×2940 |
8800 |
WLDH-15000 |
8000 |
75 |
23 |
6000×3040×3050 |
7900 |
WLDH-20000 |
10000 |
90 |
19 |
6100×3300×3150 |
13500 |
WLDH-30000 |
15000 |
110 |
17 |
6500×3500×3500 |
15000 |
