單錐雙螺旋混合機

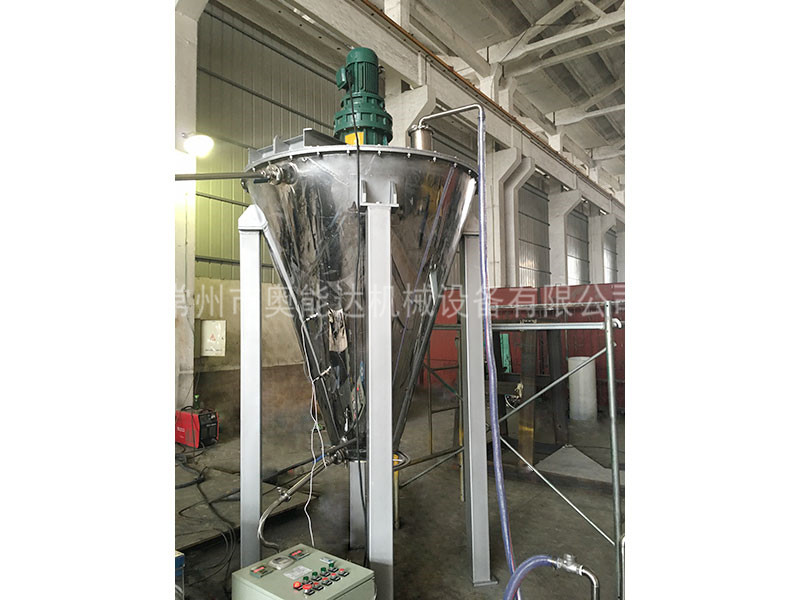

- 單錐雙螺旋混合機

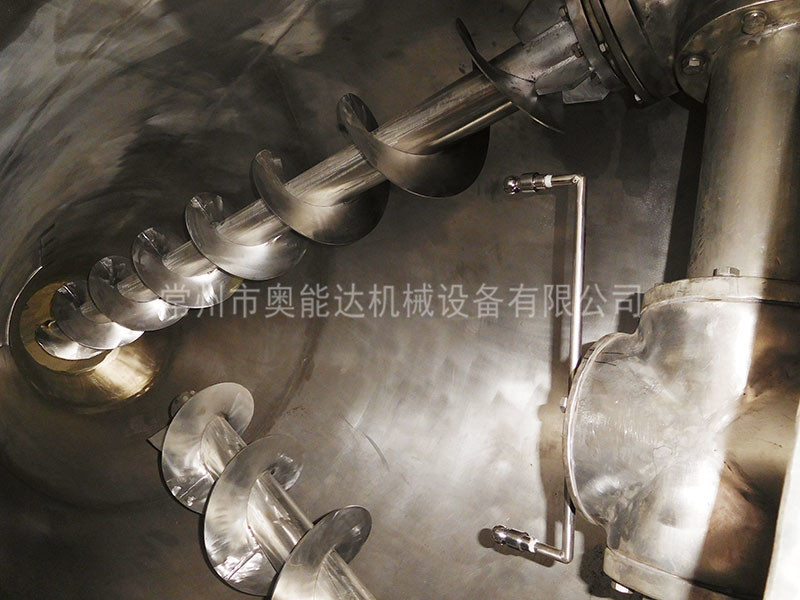

- 單錐雙螺旋混合機內部結構加裝噴液

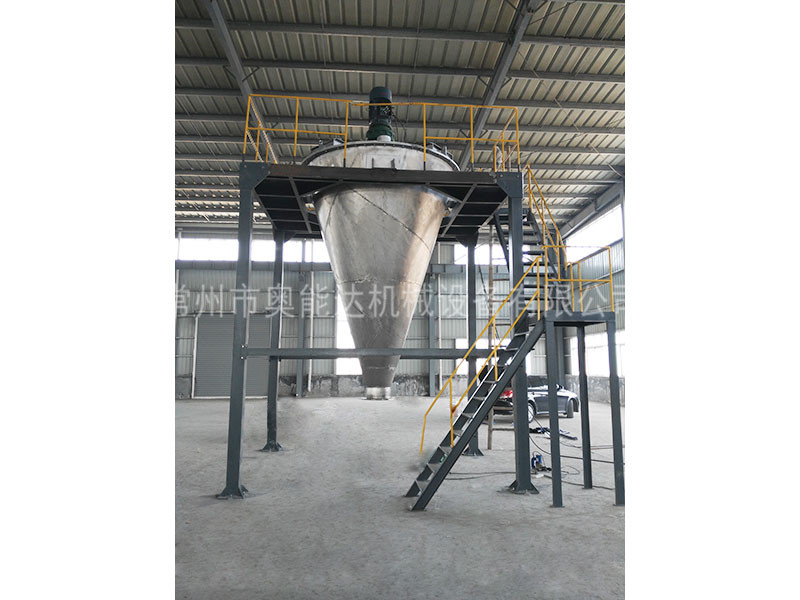

- 單錐雙螺旋混合機
工作原理
混合機筒內的兩只非對稱螺旋的快速自轉將物料向上提升,形成兩股非對稱沿筒壁自下向上的螺柱形物料流,轉臂帶動的螺旋公轉運動,使螺旋外的物料不同程度進入螺柱包絡線內,一部分物料被錯位提升,另一部分物料被拋出螺柱,從而達到合圓周方位物料的不斷擴散,被提到上部的兩股物料再向中心凹穴匯合,形成一股向下的物料流,補充了底部的空穴,從而形成對流循環。由于上述運動的復合,物料在短時間內獲得了均勻混合,混合精度高。
結構特點
單錐雙螺旋錐形混合機,它由傳動部分、筒蓋、螺旋、筒體、出料閥等組成。
1、傳動部分:由自轉電機和公轉電機的運動,通過蝸輪蝸桿、齒輪調整到合理的速度,然后傳遞給螺旋實現自、公轉兩種運動。
2、筒蓋部分:筒蓋支撐著整個傳動部分,傳動部分用螺旋固定筒蓋上,筒蓋上設有供料口、觀察口、清洗口、維修孔。
3、螺旋部分:筒體內兩只非對稱排列的螺旋作自、公轉行星運動時,在較大范圍翻動物料,使物料快速達到均勻混合。
4、筒體部分:筒體為錐形結構,作乘物料用,使出料迅速、干凈、無積料,無出料死角。
5、出料閥:出料閥安裝在筒體底部,用于控制物料及放料,該出料閥可分手動、氣動、電動三種結構形式,可根據用戶需要加裝液體出料閥(漿液閥)。
技術參數
型號DSL/DDL |
200 |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
6000 |
10000 |
總?cè)莘e(m3) |
0.2 |
0.3 |
0.5 |
1 |
1.5 |
2 |
3 |
6 |
10 |
生產量(t/h) |
0.2-0.8 |
0.3-1 |
0.5-1.5 |
2-2.5 |
2-4 |
2.5-5 |
4-7.5 |
7-15 |
12-20 |
自轉轉速(r/min) |
143 |
143 |
143 |
57 |
57 |
57 |
57 |
53 |
53 |
公轉轉速(r/min) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
1.6 |
1.3 |
電機功率 |
3 |
3 |
3.5 |
5.2 |
5.2 |
7 |
8.7 |
18 |
29.5 |
混合時間 |
6~10 |
6~10 |
6~15 |
8~18 |
8~20 |
10~25 |
10~25 |
10~27 |
10~30 |
外型尺寸
(長×寬×高) |
890×1620 |
940×1670 |
1142×2000 |
1610×2520 |
1636×2800 |
1970×3130 |
2210×3470 |
3050×5920 |
3050×5920 |
